YH-IV1500 便携式光伏组串 IV 测试仪详细产品介绍
一、产品概述

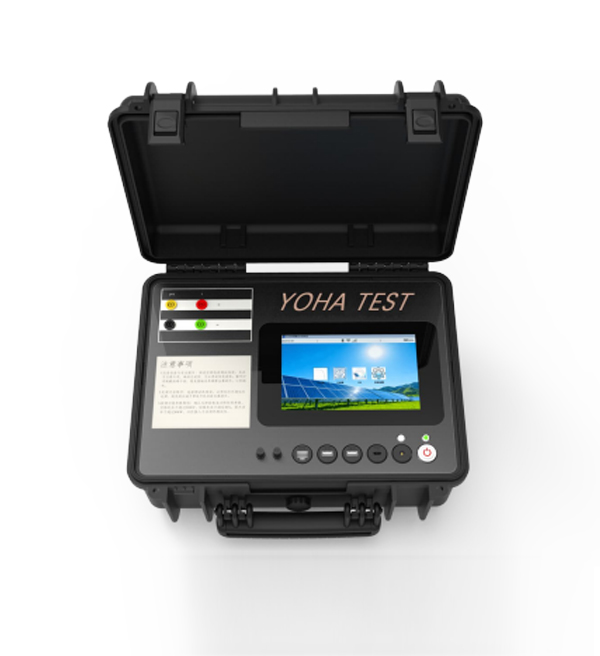

YH-IV1500 是曜华激光推出的高压便携式光伏组串综合测试仪，专为集中式、工商业分布式光伏电站现场检测打造，支持 1500V 高压组串全域检测。整机采用 4 线制测试结构消除线路压降误差，搭配配套 YH-Solar100 辐照度探头，可同步采集电性能、辐照度、组件温度、环境温度数据，自动完成 STC 标准修正，精准输出 IV/PV 曲线与全套功率参数。设备搭载 Linux 智能系统、高清阳光下可视触摸屏，支持蓝牙无线同步、云端数据上传、多协议通讯，续航持久、防护便携，广泛用于电站并网验收、日常运维故障排查、组件到货抽检、老旧电站性能评估、第三方检测机构现场核验。
二、核心功能特点
无线同步采集主机与辐照度计采用 CLASS1 蓝牙无线通讯，50 米远距离稳定传输，毫秒级数据同步，户外大范围检测不受线缆束缚。
高清户外触控屏幕8 英寸 1280*800 MIPI 阳光可视电容触摸屏，强光下画面清晰，触控操作流畅，支持中英文多语言切换。
丰富工业通讯接口标配 Type-A、Type-C、千兆网口、RS485/RS232、DC 供电多类接口，可对接 MES、上位机、存储设备，满足产线与电站数字化数据对接需求。
Linux 智能操作系统内置完整网络功能，支持本地存储、云端自动上传、批量数据管理，内置海量主流组件参数库，支持自定义新增组件模型。
标准 STC 自动换算依托辐照度、温度同步采集数据，自动完成 STC 标准修正，阴天、弱光环境均可输出可对比的标准化功率数据。
多重安全防护机制集成过压、过流、超温三重硬件保护，高压测试过程安全可靠，杜绝户外检测短路、过载风险。
长效户外续航内置 12.6V 6400mAh 可更换锂电池，标准工况连续工作 8 小时，满足全天电站巡检；整机收纳后防护等级达 IP67，适应雨雪、多尘野外环境。
云端智能存储支持连续自动测试，数据实时保存并上传云端；选配 4G 模块可实现手机 APP 远程设备管控。
三、完整技术参数表
| 参数项目 | 规格指标 |
|---|
| 测试接线方式 | 4 线制，消除引线压降误差 |
| 显示屏 | 8 英寸，分辨率 1280*800，阳光下可视电容触控屏 |
| 电压测试量程 | 0～1500V |
| 电流测试量程 | 0～30A |
| 最大功率测试范围 | 0.1W～30000W |
| 辐照度测量范围 | 0～1500W/㎡ |
| 组件 / 环境测温范围 | -30℃～100℃ |
| 倾角测量 | 0°~90°，分辨率 1° |
| 电压测量精度 | ±0.2% FS（25℃标准工况） |
| 电流测量精度 | ±0.2% FS（25℃标准工况） |
| 辐照度精度 | 1000W/㎡下 ±3.0%；0~1300W/㎡±5.0%；1300~1500W/㎡±8.0% |
| 温度测量精度 | ±1℃ |
| 通讯接口 | Type-A、Type-C、千兆以太网、RS485、RS232、DC 电源口 |
| 整机防护等级 | 收纳状态 IP67 防水防尘 |
| 内置锂电池 | 12.6V 6400mAh，标准续航 8h |
| 电源适配器 | AC100~240V 50/60Hz 输入，DC24V 5A 输出 |
| 工作环境温度 | -10℃~50℃ |
| 充电环境温度 | 0℃~45℃ |
| 存储温度 | -30℃~50℃ |
| 使用湿度 | 5%～95% RH，无结露 |
| 整机外形尺寸 | 43cm×36cm×20cm |
| 配套辐照度计电池 | 3.7V 5000mAh 聚合物锂电池 |
四、适用检测场景
逆变器前端光伏组串整体性能检测；
汇流箱支路、单块组件独立功率抽检；
光伏电站并网验收、竣工第三方检测；
电站运维排查功率衰减、二极管故障、热斑、遮挡问题；
组件到货现场抽检、老旧电站发电量评估。
五、标准标配清单
| 序号 | 配件名称 | 配置数量 |
|---|
| 1 | YH-IV1500 主机 | 1 台 |
| 2 | 4 线制测试套件（4 根测试线 + 4 个鳄鱼夹） | 1 套 |
| 3 | MC4 转接线 | 2 根 |
| 4 | 原装电源适配器 | 1 个 |
| 5 | 纸质用户操作手册 | 1 份 |
| 6 | 便携收纳软包 | 1 个 |
| 7 | YH-Solar100 辐照度探头 | 1 套 |
| 8 | 辐照度计专用支架 | 1 个 |
| 9 | 辐照度计充电适配器 | 1 个 |
六、可选升级配件
| 序号 | 选配配件 | 用途说明 |
|---|
| 1 | 4G 通讯模块 | 支持移动端远程控制、异地数据查看 |
| 2 | 16G 高速 U 盘 | 批量测试数据本地导出存储 |
| 3 | RS485 通讯线缆 | 对接上位机、电站监控系统 |
| 4 | YH-PT1000 温度探头 | 精准采集组件背板温度，提升 STC 换算精度 |
七、可检测输出参数
单次测试自动生成全套数据：IV 曲线、PV 曲线、开路电压 Voc、短路电流 Isc、最大功率 Pmax、最大功率点电压 Vmp、最大功率点电流 Imp、填充因子 FF；同步采集辐照度、环境温度、组件温度、安装倾角，自动换算 STC 标准功率，一键生成检测报告。
