YH-EL 便携式 EL 检测仪完整产品介绍
一、产品概述
曜华激光 YH-EL 便携式 EL 检测仪是户外光伏专用移动式无损检测设备，支持全天昼夜检测，可精准捕捉组件内部各类肉眼不可见缺陷。适配晶硅、双玻、半片、钙钛矿、薄膜组件，广泛用于电站巡检、到货抽检、安装验收、实验室抽样、整串组串检测。设备原厂一体化自研生产，搭载 11 代专利全时自动对焦光学系统、轻量化程控电源、5G 物联网与 AI 智能缺陷识别，配套光伏 SASS 云平台，成像清晰、操作便携、数据可追溯，适配各大能源集团、光伏工厂、第三方检测机构。
二、核心技术参数总表
（一）成像相机系统参数
| 项目 | 详细规格 |
|---|
| 相机型号 | 定制红外专用相机 |
| 像素规格 | 2400 万高感 CMOS |
| 对焦系统 | 11 代专利全时暗光自动平面对焦，斜面 / 强光 / 暗光免手动调焦 |
| 曝光范围 | 0.1s–30s 连续可调 |
| 成像精度 | 可识别 0.5mm 细微隐裂、断栅缺陷 |
| 无线传输 | 5G+4G 双频 Wi-Fi，实时图像无线传输 |
| 存储配置 | 标配 64G 高速内存卡 ×2 |
| 相机电池 | 1200mAH 锂电池 ×3，长效续航 |
（二）程控检测电源参数
| 项目 | 详细规格 |
|---|
| 标准电源 | 60V/20A 轻量化恒流程控电源，整机仅 3kg |
| 选配组串电源 | 1500V/30A 大功率组串电源 |
| 供电模式 | 储能内置电池 + 外接市电双模式 |
| 操控方式 | Wi-Fi 无线远程控制，电压电流可视化显示 |
| 安全防护 | 过流、过压、过热、反接多重保护 |
| 选配组串控制器 | 支持 1–30 路组串远程切换，储能续航 20 小时 |
（三）遮光户外套件参数
| 项目 | 详细规格 |
|---|
| 遮光暗室尺寸 | 2500mm（选配） |
| 红外屏蔽能力 | 100% 隔绝环境红外干扰 |
| 抗风等级 | 5–7 级抗风，户外正午强光可正常检测 |
| 适用场景 | 白天到货验货、屋顶户外巡检 |
（四）软件与云平台参数
| 项目 | 详细规格 |
|---|
| 移动端 APP | 兼容安卓、IOS 双系统 |
| AI 识别引擎 | 自动识别全品类缺陷，模型终身免费迭代升级 |
| 云平台 | 光伏 SASS 专用云平台，支持单次 30 万张图片批量 AI 分析 |
| 数据功能 | 缺陷自动标注、电站定位、报告一键导出、云端永久存储 |
| 配套 PC 软件 | Windows 专用管理软件，批量归档、数据统计 |
三、适配检测范围
可检测组件类型单晶硅、多晶硅、双玻、半片、钙钛矿、薄膜组件
可识别缺陷清单隐裂、断栅、碎片、破片、烧结网纹、工艺污染、黑芯、黑边、虚焊、边缘过刻、衰减、混档、低效片、PID 衰减、热斑、崩边缺角等内部瑕疵

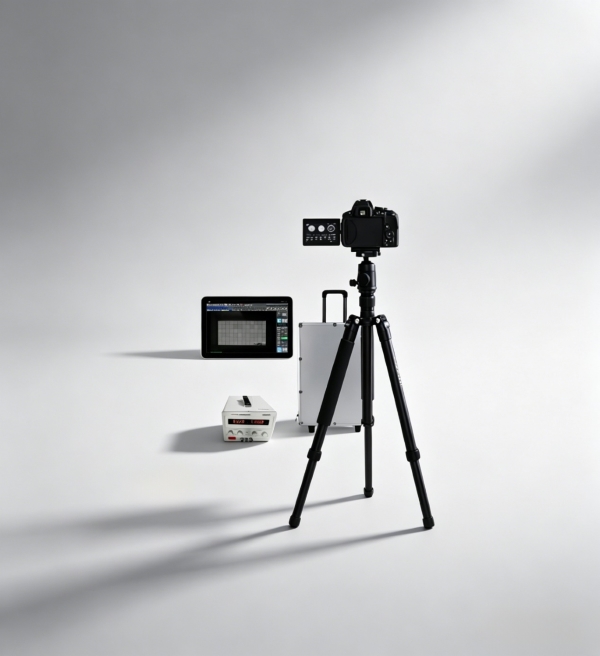

四、整机标准配件清单
| 序号 | 配件名称 | 规格 | 标配数量 |
|---|
| 1 | EL 红外相机 | 2400 万像素定制红外相机 | 1 台 |
| 2 | 红外专用镜头 | 配套高解析红外镜头 | 1 套 |
| 3 | 高速内存卡 | 64G | 2 张 |
| 4 | 相机续航电池 | 1200mAH | 3 块 |
| 5 | 5G 无线传输模块 | 4G+5G Wi-Fi | 1 套 |
| 6 | 伸缩检测支架 | 1.3m 铝合金支架 | 1 套 |
| 7 | 标准检测电源 | 60V20A 恒流程控电源 | 1 台 |
| 8 | 配套软件 | 手机 APP+PC 电脑管理软件 | 1 套 |
| 9 | 配套耗材 | MC4 延长线、数据线、防护拉杆箱、培训 U 盘 | 1 套 |
| 10 | 配套资料 | 装箱单、质保卡、合格证、验收单据 | 1 套 |
可选升级配件
1500V30A 大功率组串电源
多路组串远程控制器（1–30 路切换）
蓝牙条码扫码枪，组件编号快速录入
2.5 米全天候防红外遮光暗室
五、产品核心优势
专利全时自动对焦：暗光、倾斜工况全画面同步对焦，即移即拍，无局部模糊问题；
轻量化便携电源：整机仅 3kg，双供电模式，户外长时间巡检无压力；
全天候户外检测：选配遮光罩完全屏蔽日光红外，白天无需厂房暗房即可检测；
AI 智能识别 + 云平台：实时自动判定缺陷，海量图片批量处理，检测数据云端归档；
原厂整机一体化生产：无第三方拼装部件，售后统一对接，无多方推诿。
六、售后服务规范
整机标准质保 1 年；
质保期内非人为、非不可抗力硬件故障免费维修；
收货 1 个月内因设备自身质量问题损坏配件，免费换新；
工作日 3 小时内技术答疑，远程实时调试；
设备故障 24 小时内给出处理方案，支持上门安装、操作培训、整机校准。
