选购光伏组件EL检测仪时，很多技术人员会追问：“能不能把断栅拍清楚？”断栅虽然微小，但危害不容小觑，是生产线和电站检测中必须严防的一类缺陷。本文从断栅成因、EL图像特征入手，解析EL检测仪的缺陷类型覆盖能力。

武汉曜华激光太阳能组件EL检测仪

一、什么是断栅？为什么必须检测？

断栅指电池片表面银浆印刷的细栅线或主栅线发生断裂或缺失。栅线作为收集和传输光生电流的关键通道，其完整性直接影响电池片的光电转换效率和长期可靠性。这类缺陷主要产生于丝网印刷工序——浆料问题、参数设置不当导致印刷不良；也可能在焊接、搬运过程中因机械应力诱发。断栅会导致电流传输路径中断，形成局部电流拥堵，严重时产生热斑效应，加速电池片老化甚至引发安全事故。行业普遍对来料检测“零容忍”，栅线明显断栅的组件需整批拒收。

二、断栅在EL图像中如何呈现？

EL检测的核心原理是：组件通电后，PN结载流子复合发出近红外光，健康区域均匀明亮，缺陷区域因复合异常而表现为暗斑或暗线。

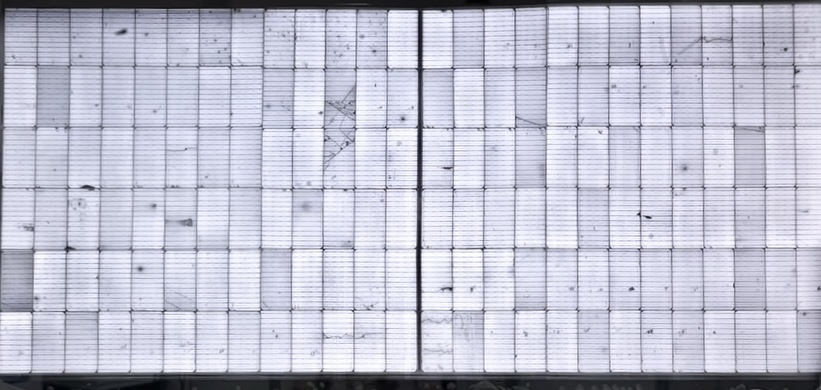

断栅在EL图像中具有鲜明特征：呈现为沿主栅或细栅走向的暗线，严格遵循栅线布局；通常只影响单条或少数几条细栅，不会导致整片电池不发光；断栅区域发光强度减弱，周边区域正常发光，形成明暗对比。

值得留意的是，断栅与隐裂容易混淆，但区分方法很清晰：断栅的暗线沿栅线走向，而隐裂走向杂乱、穿越栅线；断栅仅造成局部微暗，隐裂则常导致大片区域“黑死”。精准识别并区分这两类缺陷是EL检测的核心能力之一。#断栅EL图像特征 #隐裂与断栅区分

三、EL检测仪缺陷类型能覆盖多少？

一台合格的EL检测仪，缺陷覆盖范围决定了其实用价值。主流设备应至少覆盖隐裂、断栅、碎片、虚焊、黑片/黑芯片、PID效应、烧结缺陷、混档等类型。部分高端设备还会覆盖栅线腐蚀、封装气泡、材料污染等更多细节缺陷。

四、曜华激光实测：断栅识别能力如何？

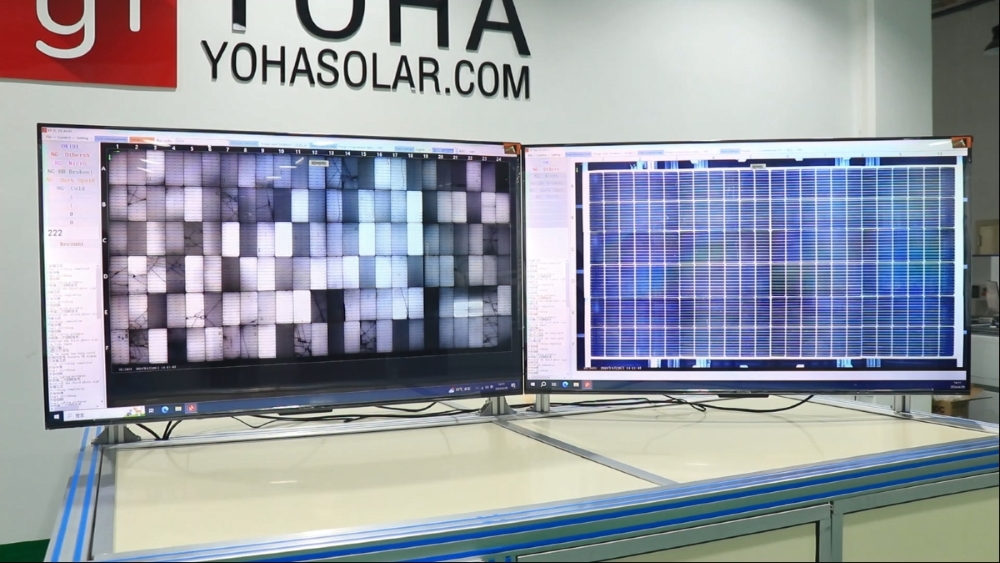

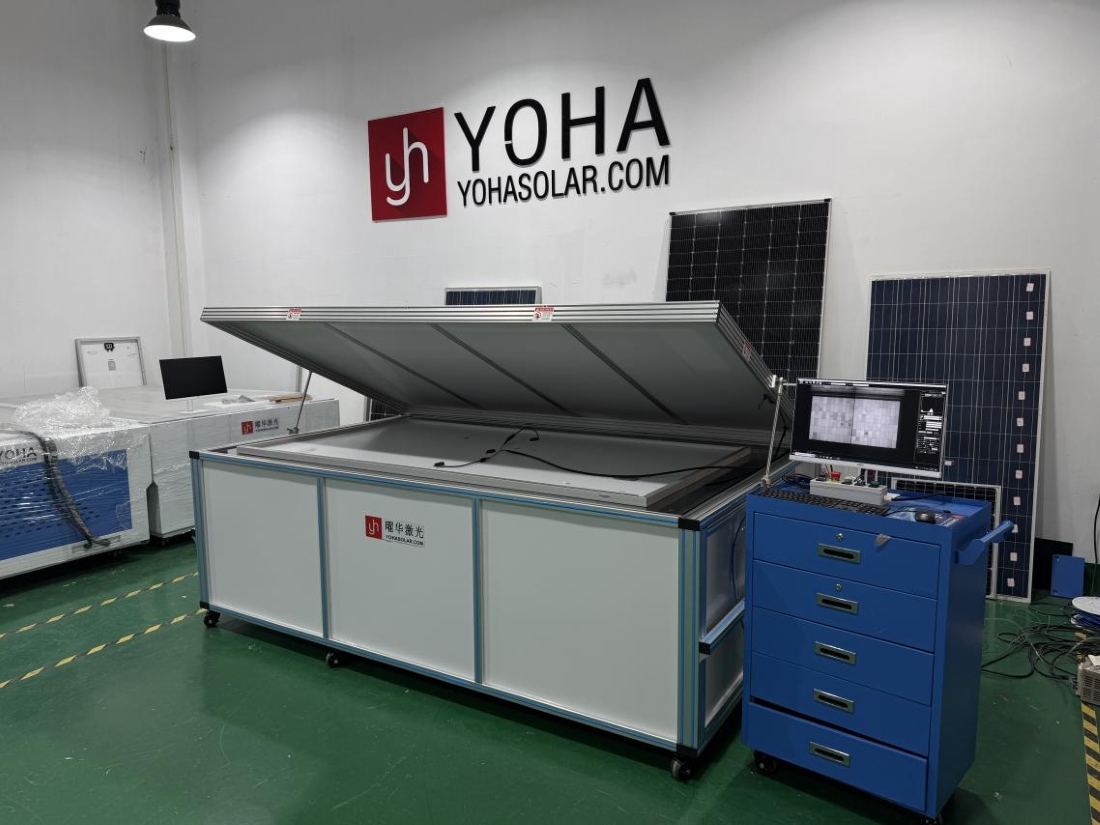

在断栅识别能力上，曜华激光的EL检测系列产品给出了实测数据。以在线式高精度EL检测仪为例，该设备搭载科研级制冷型CCD相机，单相机像素不低于2000万，空间分辨率可达0.05mm/pixel，能够清晰分辨宽度小于0.05mm的断栅缺口。基于百万级真实组件缺陷样本训练的AI视觉平台，可自动识别隐裂、断栅、虚焊、黑芯等15类EL缺陷，断栅识别率达99.5%以上，漏检率低于0.1%，误判率不超过0.3%。

针对复杂产线环境，曜华激光的设备采用了自适应对比度增强与边缘锐化算法，对断栅这类弱信号缺陷进行智能强化。即便在车间杂光干扰下，也能保证断栅暗线与正常栅线形成鲜明灰度反差。同时，AI模型专门针对“断栅vs隐裂”的误判场景做了专项优化，可依据暗线走向、宽度和连续性自动区分两类缺陷，输出带有分类标签的检测报告。

五、采购建议

选购EL检测仪时，应重点关注三项硬指标：空间分辨率是否达到0.05mm级以下，能否看清微米级断栅；AI算法是否经海量真实样本训练，能否自动识别并区分断栅与隐裂；是否支持样品实测——将自己产线上最难检的断栅组件交给设备实地成像，才是检验设备缺陷覆盖能力的最终标准。
