光伏组件尺寸正从166mm、182mm向210mm大版型快速演进，组件长度已达到2.3米甚至更长。组件越来越大，EL检测面临一个现实难题：单台相机的视野根本盖不住整块组件。边缘隐裂、边角虚焊等缺陷可能因此漏检——这个问题怎么破？答案是多相机拼接成像技术。

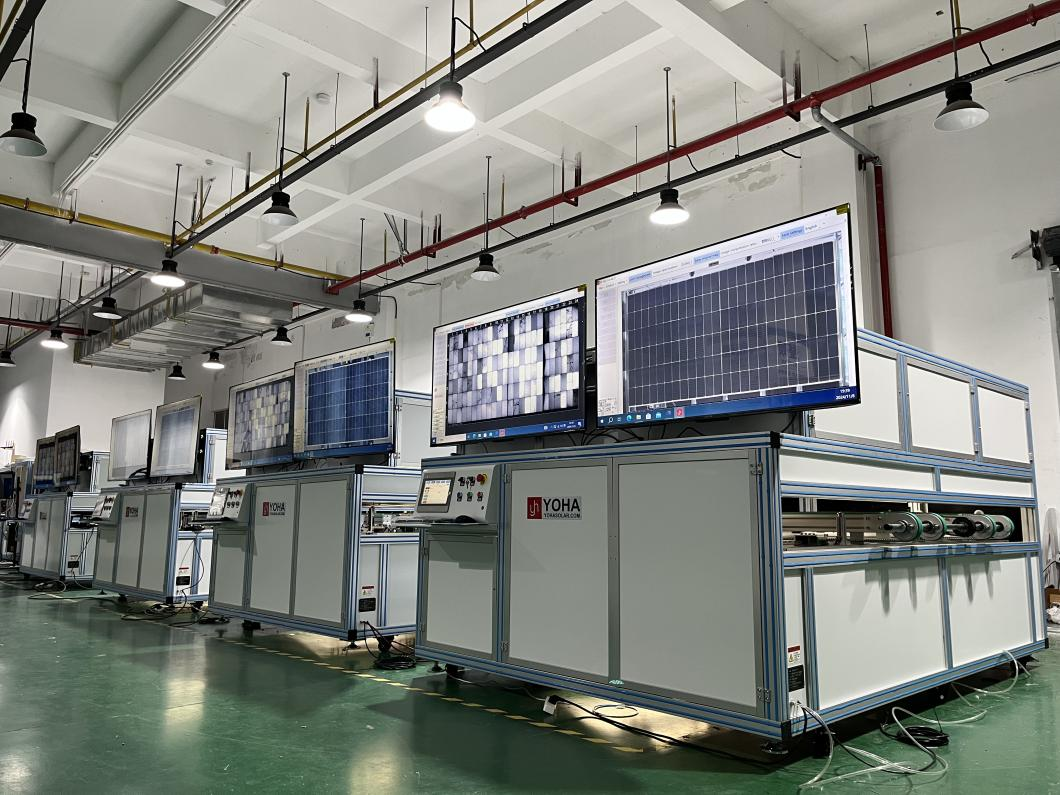

武汉曜华激光在线EL外观缺陷检测仪

为什么单相机不够用了？

EL检测需要捕捉电池片通电后发出的1150nm近红外光，生成高分辨率灰度图像。单相机方案下，相机与组件之间的距离和镜头焦距决定了视野范围。要覆盖2.3米长的210mm组件，相机必须拉远距离或使用广角镜头，但这会带来两个副作用：一是成像分辨率下降，微小裂纹细节丢失；二是图像边缘畸变加剧，影响AI判图准确性。有方案提出210mm组件需要焦距≥35mm才能全覆盖，但实际应用中，单相机在保证分辨率的前提下，难以兼顾完整视野。

多相机拼接：一张完整的大图

多相机拼接的核心思路是化整为零：用2到4台（甚至更多）高分辨率红外相机，分别拍摄组件的不同区域，再通过软件算法将多张子图无缝拼接成一张完整的EL图像。曜华激光在YH-EL8系列设备中采用了8相机面阵拍摄模式，每个相机覆盖组件的一个局部区域，相邻相机之间保留约8-10cm的重叠区，用于边缘特征匹配。

拼接过程包括三个关键步骤：一是畸变校正，消除单个相机因镜头带来的图像变形；二是配准对齐，利用电池片上规则的栅线结构作为天然参考点，将相邻图像的特征点精准匹配；三是融合裁剪，在重叠区域进行亮度均衡处理，消除拼接痕迹，最终生成完整的EL图像。成熟的拼接算法能将拼接误差控制在0.1mm以内，确保图像连续性和缺陷定位的一致性。

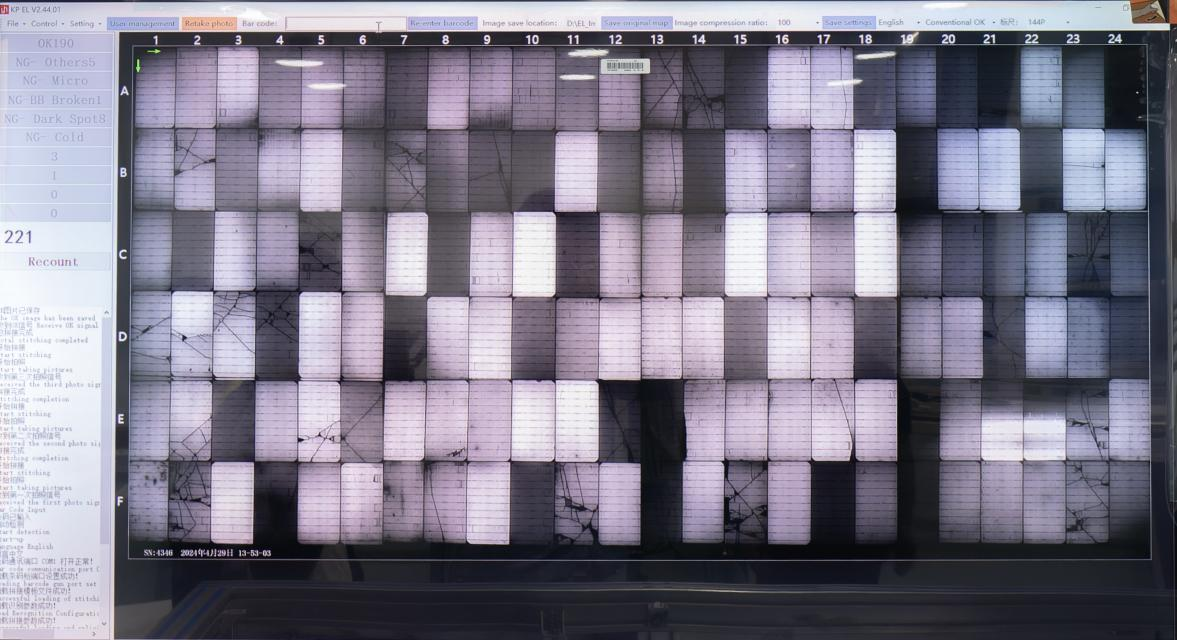

武汉曜华激光在线EL检测仪多相机精准拼接

对检测精度和效率的影响

多相机拼接不会降低检测精度。反而因为每个相机只覆盖较小区域，可以在相同分辨率下实现更高的像素密度，使微小裂纹的识别能力不降反升。曜华激光的设备EL检测分辨率达到6000万像素，可稳定识别宽度小于0.03mm的微裂纹。同时，8相机并行采图可将单块组件图像采集时间压缩至100~700毫秒，配合12秒以内的整机检测节拍，完全适配高速量产线需求。拼接后的完整图像直接输入AI算法，自动识别隐裂、断栅、虚焊等12-14种缺陷类型，无需人工参与。

结语

210mm大组件不是EL检测的障碍——多相机拼接成像让“单相机盖不住”的问题迎刃而解。这项技术的核心是硬件协同与智能算法的高度配合：用多台相机分区拍摄、用软件拼接合成一张完整大图。曜华激光的YH-EL8系列正是这一技术路线的成熟落地，通过8相机面阵拍摄与高精度拼接算法，确保每一块大尺寸组件的每一寸区域都被清晰审视，边缘隐患无处藏身。
